PIASTRE DI RIPARTIZIONE

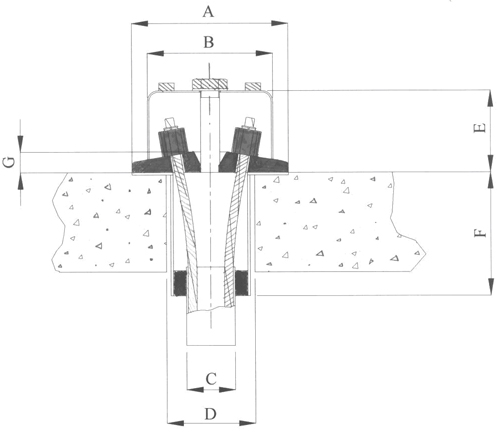

Rappresentazione grafica della piastra di ripartizione

TABELLA DIMENSIONALE

Piastra tipo	A	B	C	D	E	F	G
Fori	( mm)	( mm)	( mm)	( mm)	( mm)	( mm)	( mm)
2	180	140	66-77	120	120	260	26
3	190	160	65-92	120	120	260	26
4	215	185	65-92	120	120	260	26
5	240	200	77-92	135	140	270	37
6	255	210	77-92	145	140	270	37
7	280	230	92-110	170	140	320	37
8	300	250	92-110	185	150	320	40
9	310	260	92-110	220	150	320	40

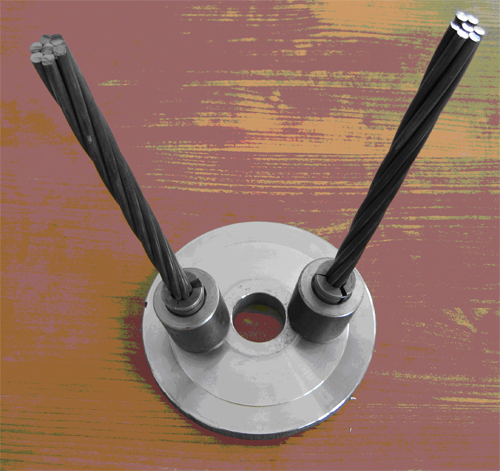

Foto della piastra di ripartizione
