TIRANTI DI ANCORAGGIO NEI TERRENI E NELLE ROCCE

 Per tiranti di ancoraggio si intendono elementi strutturali connessi al terreno o alla roccia, che in esercizio sono sollecitati a trazione. Le forze di trazione sono quindi applicate sulla struttura da tenere ancorata mediante una piastra di ripartizione (testata), in relazione alla modalità di sollecitazione, i tiranti vengono distinti in:

• tiranti passivi, nei quali la sollecitazione di trazione nasce quale reazione a seguito   di una deformazione dell’opera ancorata;

• tiranti attivi, nei quali la sollecitazione di trazione è impressa in tutto o in parte all’atto del collegamento con l’opera ancorata.

Essi si compongono principalmente in tre parti funzionali:

• Parte in fondazione o tratto attivo

• Parte libera;

• Testata di ancoraggio costituita da elementi di bloccaggio e piastra di ripartizione.

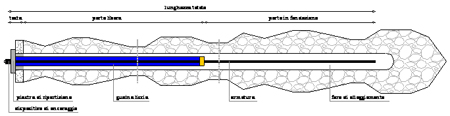

Gli elementi sopra elencati sono schematizzati nella  figura 1  di seguito riportata:

Fare clic sulla figura per ingrandire

L’armatura è costituita da uno o più trefoli  0,6” (15,2 mm) o  0,6”super (15,7 mm) di diametro nominale con proprietà e caratteristiche identiche agli acciai impiegati nel cemento armato precompresso.

 Inoltre i tiranti sono classificati in relazione alla loro durata di esercizio, nei tipi:



• Provvisori: la cui funzione deve intendersi limitata (2 – 3 anni);

• Permanenti: la cui funzione deve intendersi a tempo indeterminato.



I tiranti sono realizzati secondo EURO NORM EN 1537-2002 § 6. 9. 3.
